Forrige innlegg
Det som gjør 3D-pregede treteksturmelaminpaneler så fengslende, er deres evne til å bryte gjennom begrensningene til "flat dekorasjon" som finnes i tradisjonelle dekorative paneler – når du glir fingeren over overflaten, kan du tydelig føle den bølgende teksturen, de forsenkede porene og de slyngede kornene, og oppnå en perfekt enhet av visuell og aktil opplevelse.
Men mens dyp preging gir panelet en eksepsjonell taktil kvalitet, skaper det også varierende grader av "stresskonsentrasjonssoner" på underlagets overflate – jo dypere pregingen er, desto større blir strukturendringen til underlagets overflate. Hvis underlagets egen bøyestyrke, elastisitetsmodul og indre bindestyrke er utilstrekkelig, er de pregede områdene utsatt for deformasjon, tilbakefjæring eller til og med sprekker under stress eller miljøendringer.

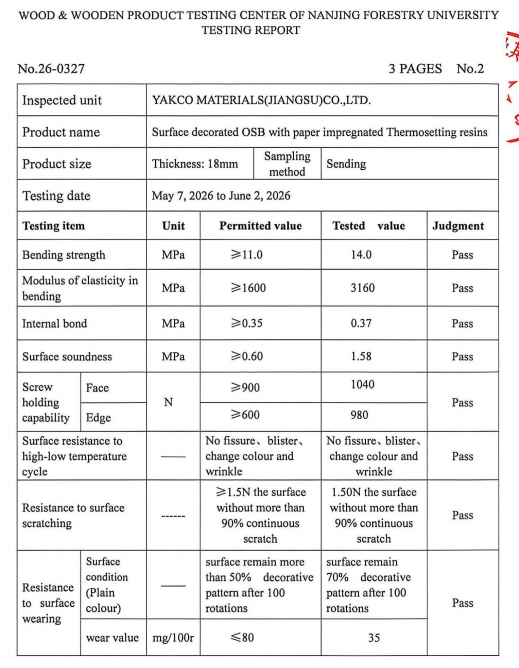

De mekaniske dataene i testrapporten fungerer som den vitenskapelige målestokken for å måle om denne "strukturelle estetikken" er robust.
Mer: yakco teknologi
Bøyestyrke: "Flexural Skeleton" til 3D-preging
Bøyestyrke reflekterer panelets evne til å motstå brudd når det utsettes for ytre bøyekrefter.
For dyppregede 3D-paneler betyr den hevede og forsenkede teksturen at paneloverflaten ikke er et helt jevnt plan, og spenningsfordelingen blir mer kompleks under belastning.
Standarden krever bøyestyrke ≥ 11,0 MPa, og den testede verdien nådde 14,0 MPa – som oversteg kravet med 27 %.
Dette betyr at selv med dyp preging på overflaten, opprettholder panelet fortsatt tilstrekkelig strukturell stivhet under belastning (f.eks. bokhyller, skrivebord), og forhindrer for tidlig brudd eller irreversibel deformasjon på grunn av spenningskonsentrasjon ved pregede områder.
Elastisitetsmodul ved bøyning: "Shape Memory" av pregede rygger
Elastisitetsmodulen måler panelets evne til å gå tilbake til sin opprinnelige form etter deformasjon under belastning – jo høyere verdi, desto større er motstanden mot deformasjon, og jo mindre sannsynlig er det å gjennomgå permanent bøyning fra egen vekt eller ytre krefter.
Standarden krever ≥ 1600 MPa, og den testede verdien nådde 3160 MPa – nesten det dobbelte av standarden.
For 3D-pregede melaminpaneler er betydningen av disse dataene spesielt uttalt: med mikroskopiske hevede og forsenkede strukturer på overflaten, sikrer høy elastisitetsmodul at pregede områder ikke gradvis flater ut på grunn av "kryp" fra langvarig skapdørvekt, hyllebelastninger eller temperaturendringer.
Åsene til det tredimensjonale trekornet opprettholder sin første skarpe klarhet år etter år, og mister aldri sin "tredimensjonalitet".
Intern bindingsstyrke: "Interlayer Stability" av pregede fremspring og fordypninger
Intern bindingsstyrke måler bindingsintegriteten mellom de indre lagene av underlaget.
Under varmpressingsprosessen med dyp preging påføres et betydelig trykk på underlagets overflate; hvis den indre bindingsstyrken er utilstrekkelig, kan mellomlagsstrukturen ved de pregede fremspringene utvikle mikrosprekker eller løsne.
Standarden krever intern bindingsstyrke ≥ 0,35 MPa, og den testede verdien var 0,37 MPa – over kravet.
Denne verdien sikrer at de indre lagene er tett limt uten hull; Selv med betydelig pregedybde vil ikke underlaget oppleve blemmer på overflaten eller uskarpt preging på grunn av delaminering.
Substratdensitet: Den "underliggende logikken" til pregingsklarhet
Underlagets tetthet påvirker direkte formingseffekten og holdbarheten til pregingen.
For lav tetthet forhindrer klar preging; for høy tetthet øker maskineringsvansker og panelvekt.
Produktets tetthet målte 0,72 g/cm³, og plasserte det i det øvre midtre området av den nasjonale standarden, og balanserte pregingsdefinisjon og bearbeidbarhet.
Ensartet tetthet sikrer at pregingsdybde og klarhet er svært konsistente på tvers av forskjellige områder av samme panel, og unngår lokal kollaps eller uskarpe korn.
Overflatelydhet: "Bindingsstyrken" mellom det pregede dekorative laget og underlaget
Det dekorative laget på dype pregede overflater strekkes eller komprimeres i de pregede områdene, noe som stiller høyere krav til bindestyrke.
Den testede overflatelyden nådde 1,58 MPa – 2,6 ganger standardverdien.
Disse dataene betyr at selv ved de dypeste pregepunktene (som forsenkede treporer), forblir det dekorative papiret tett festet til underlaget, uten delaminering, blemmer eller kantkrølling.
Hver strekning av det dekorative laget under pregeprosessen er støttet av tilstrekkelig bindestyrke.
Konklusjon
Den estetiske appellen til 3D-preget tretekstur-melaminpanel ligger i å få trekorn til å bli levende – men ekte industriell kvalitet ligger i å sikre at denne "levende" tredimensjonaliteten ikke kollapser, deformeres eller uskarpes over flere tiår med bruk.

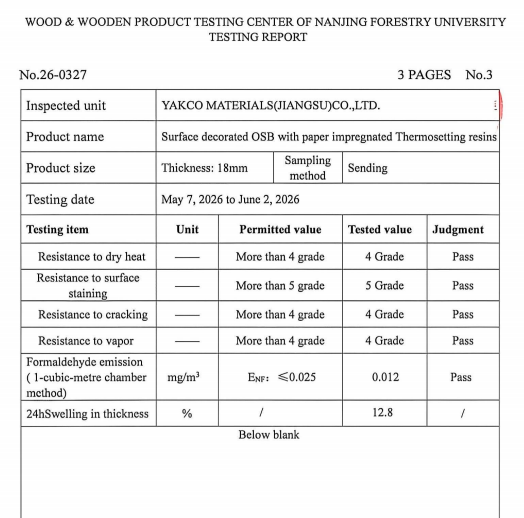

Bøyestyrke på 14,0 MPa, elastisitetsmodul på 3160 MPa, intern bindestyrke på 0,37 MPa, tetthet på 0,72 g/cm³ og overflatelydhet på 1,58 MPa – hvert datapunkt forsterker "skjelettet" til pregingen.
Når du velger 3D-pregede paneler, husk: den synlige dybden av teksturen avhenger av den usynlige mekaniske styrken.
Bare et strukturelt godt underlag kan støtte en tredimensjonal skjønnhet som tåler berøring av tid.
