En symfoni av moderne estetikk og ingeniørpresisjon: En dyptgående analyse av YAKCO Art Deco-plater med melaminbekledning Introduksjon: Når klassisk kunst møter moderne overflateteknologi

Siden fremveksten tidlig på 1900-tallet har Art Deco blitt et varig ikon innen eksklusivt interiørdesign, feiret for sine dristige geometriske linjer, symmetriske estetikk og luksuriøse visuelle uttrykk. Imidlertid står den tradisjonelle Art Deco-stilen, sterkt avhengig av edelt hardtre og arbeidskrevende lakkhåndverk, ofte overfor betydelige utfordringer i moderne bærekraftig arkitektur og høyfrekvente kommersielle miljøer, inkludert dårlig holdbarhet, høye vedlikeholdskostnader og betydelige økologiske byrder.

YAKCO MATERIALS (JIANGSU) CO., LTD. har med hell taklet disse utfordringene med lanseringen av YAKCO Art Deco Melamin Faced Board. Ved å bruke avansert overflatedekorasjonsteknologi basert på papir impregnert med termoherdende harpikser, gjenskaper produktet trofast århundregammel dekorativ estetikk på høyytelses konstruerte tresubstrater.

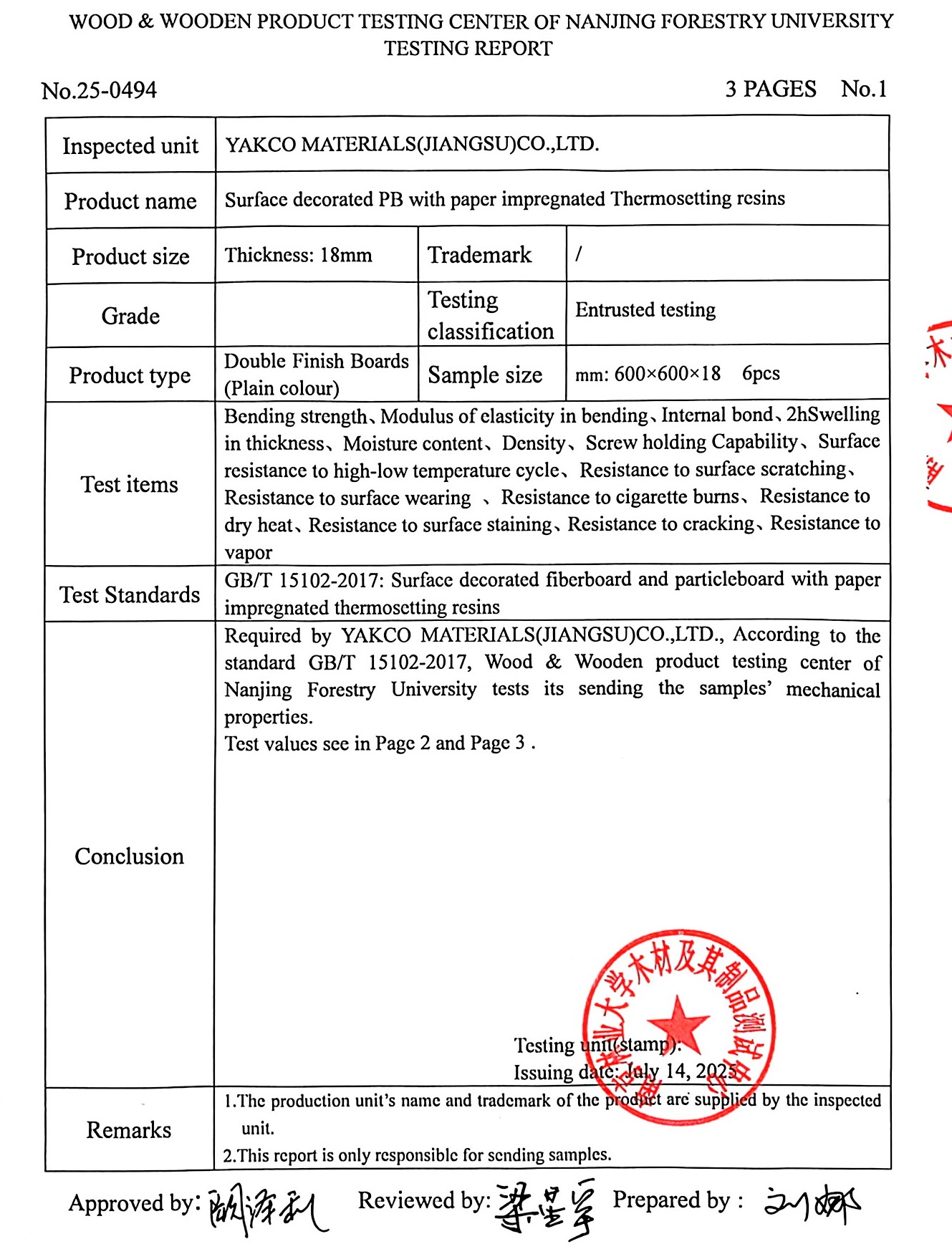

For å grundig undersøke dette innovative materialet som kombinerer eksepsjonell visuell appell med ytelse i industriell kvalitet, analyserer denne artikkelen autoritative testdata utstedt av National Forestry and Grassland Administration Quality Inspection and Testing Center for Wood-Based Panels and Products (Nanjing) og Wood and Wood Products Testing Center of Nanjing Forestry University (Rapport nr. 04925). Produktet ble testet i henhold til GB/T 15102-2017 standarder ved bruk av 18 mm dobbeltsidige melaminbelagte sponplateprøver i ensfarget finish.

For å lære mer om YAKCO Art Deco-plater

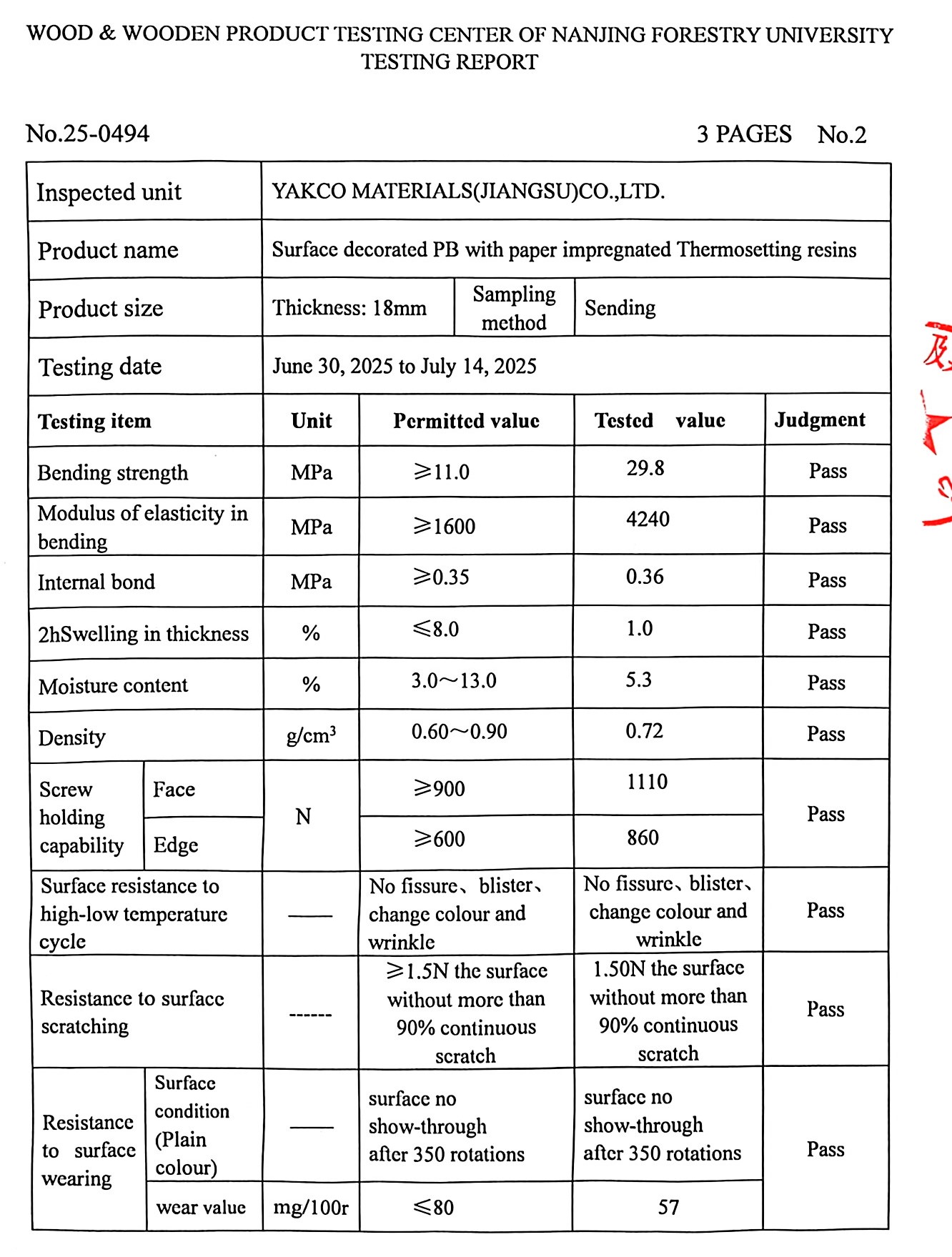

I. Enestående fysisk struktur: Høy tetthet og overlegen dimensjonsstabilitet

For dekorative paneler bestemmer den indre substratstrukturen langsiktig ytelse og levetid. I fysisk egenskapstesting demonstrerte YAKCO bemerkelsesverdig balansert og strukturell integritet på høyt nivå.

Stabil tetthetsytelse

Den målte tettheten nådde en stabil 0,72 g/cm³, noe som ga panelet et solid og pålitelig innvendig rammeverk.

Nøyaktig fuktighetskontroll

Fuktighetsinnholdet ble strengt opprettholdt på 5,3 %, perfekt på linje med den naturlige fuktighetsbalansen som kreves for ulike innendørsmiljøer.

Eksepsjonell vannmotstand

I den kritiske 2-timers tykkelsesvelletesten etter vannabsorpsjon var den målte verdien kun 1,0 %. Dette indikerer at selv under fuktige forhold er platekantene svært motstandsdyktige mot hevelse, delaminering eller blemmer.

II. Hardcore Mekanisk Styrke: Overlegen lastbærende og skruholdende ytelse

Art Deco-møbler inneholder ofte tilpassede strukturer, flytende design og tungmetalliske maskinvaresystemer, noe som stiller strenge krav til bøyemotstand og skruefasthet. Basert på testresultatene ga YAKCO sponplatesubstratet eksepsjonell ytelse.

Bøyestyrke

Den målte bøyestyrken nådde en imponerende 29,8 MPa, noe som gir utmerket tverrgående bæreevne.

Elastisitetsmodul

Med en elastisitetsmodulverdi på 4240, viser brettet utmerket stivhet og gjenopprettingsytelse under stress, noe som effektivt minimerer henging eller deformasjon under langvarig bruk.

Intern bindingsstyrke

Den interne bindingsstyrken nådde 0,36 MPa, noe som viser sterk adhesjon mellom trepartikler og herdeplastbindemidler, noe som reduserer risikoen for intern delaminering betydelig.

Enestående skrueholdekapasitet

Holdestyrken på overflateskruen oppnådde 1110 N, mens kantskruens holdestyrke nådde 860 N. Denne kraftige festeytelsen sikrer at skaphengsler og kraftige skuffesklier forblir stabile selv etter titusenvis av åpnings- og lukkesykluser.

III. Overflateteknologiinnovasjon: Et uforgjengelig kunstnerisk ytre

Kjerneantrekket til YAKCO Art Deco-panelet ligger i dens visuelt sofistikerte overflatetekstur. Moderne termoherdende harpiksteknologi gir panelet fysisk og kjemisk holdbarhet langt utover tradisjonelle naturlige finer.

Produktet oppnådde enestående resultater på tvers av alle overflateholdbarhetstester.

1. Ekstrem slitasje- og ripebestandighet

Hyppig friksjon og gjenstandsbevegelse er hovedårsaker til forringelse av dekorative overflater i daglig bruk. Etter 350 slitasjesykluser forble YAKCO-paneloverflaten intakt uten substrateksponering, med slitasjetap som kun målte 57 mg/100r - betydelig under standardgrensen på 80 mg.

I tillegg ble det ikke dannet kontinuerlige synlige riper under en 1,50N hard stylus-skrapetest. Dette betyr at overflaten effektivt kan motstå utilsiktede riper forårsaket av nøkler, kopper eller til og med kjæledyrklør under daglig bruk.

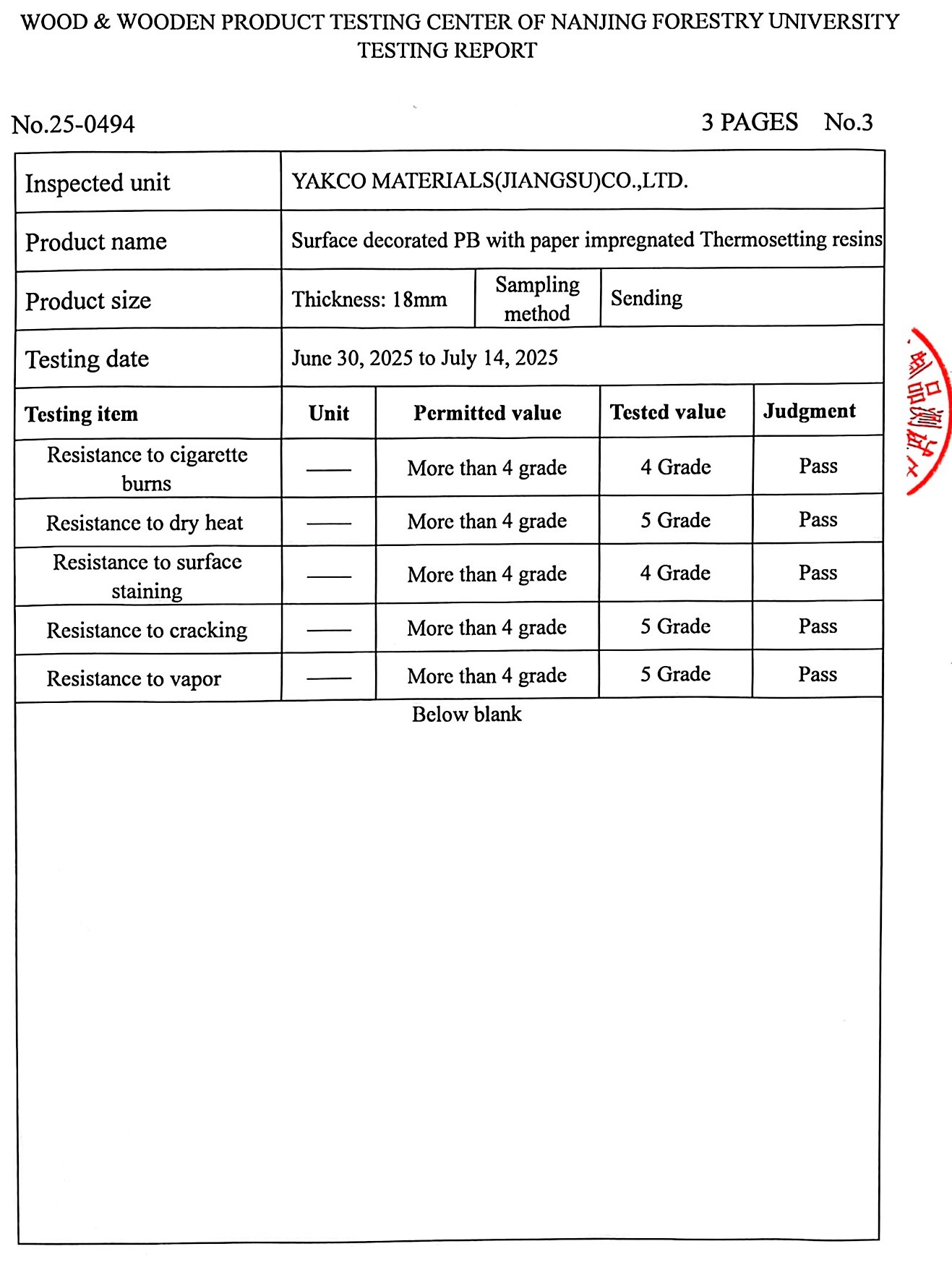

2. Førsteklasses varmebestandighet, fuktighetsbeskyttelse og flekkbestandighet

Som et materiale egnet for førsteklasses kjøkken, bardisker og baderomsskap, demonstrerte YAKCO-panelet bemerkelsesverdig kjemisk stabilitet og miljømessig holdbarhet.

Tørrvarmemotstanden, sprekkmotstanden og dampmotstanden oppnådde alle den høyeste karakteren 5. Selv når den ble utsatt for 100°C tørr varme eller kontinuerlig høykonsentrasjonsdamp, viste overflaten ingen sprekker, bobling, bleking eller deformasjon.

I mellomtiden sikrer dens grad 4-sigarettforbrenningsmotstand og overflateflekkerbestandighet at kaffeflekker, temerker og utilsiktet sigarettaskekontakt ikke etterlater permanent skade på den dekorative overflaten.

IV. Konklusjon og fremtidige søknader

Gjennom omfattende analyse av autoritative testdata, blir det klart at YAKCO Art Deco Melamin Faced Board er langt mer enn bare et visuelt attraktivt dekorativt panel. Ved å møte strenge tekniske standarder forvandler den den luksuriøse estetikken til klassisk Art Deco til en praktisk materialløsning som passer for høyfrekvente kommersielle rom, luksusboliger og femstjerners gjestfrihetsmiljøer.

Drevet av avansert materialteknologi har YAKCO vellykket integrert strukturell stabilitet med høy tetthet, overlegen mekanisk styrke og eksepsjonell slitesterk og flekkbestandig overflateytelse i ett sammenhengende produktsystem.

Denne prestasjonen er ikke bare en hyllest til den tidløse elegansen til Art Deco-design, men også en demonstrasjon på læreboknivå av moderne overflateteknologi brukt i den konstruerte trepanelindustrien.
