Forrige innlegg
Blant det store utvalget av dekorative mønstre tilgjengelig for trebaserte paneler som er overflatebehandlet med impregnert papir, har Leather Design Melamin Board en unik posisjon.
Den imiterer ikke trekorn, og den kopierer heller ikke stein – i stedet, med nesten villedende håndverk, "overfører" den porene, fibrene, den smidige glansen og til og med den taktile varmen fra ekte lær til overflaten av trebaserte paneler.
Spesielt når dyp preging-teknologi brukes, er lærteksturer ikke lenger bare en visuell illusjon – de blir en taktil realitet. Når fingeren din glir over, kan du tydelig kjenne de granulære opp- og nedturene til småstein eller den fine, matte teksturen til Nappa-skinn.
Mer: yakco teknologi
Men jo mer realistisk lærteksturen og jo dypere pregingen er, desto høyere er de mekaniske belastningskravene til underlaget.
Dyp preging er i hovedsak en prosess for å "omforme" panelets overflatestruktur – den påfører lokalisert høyt trykk på underlaget, og skaper forhøyede og forsenkede deformasjoner. Hvis underlagets egen bøyestyrke, elastisitetsmodul og indre bindestyrke er utilstrekkelig, vil de pregede områdene gradvis springe tilbake, kollapse eller til og med sprekke under bruk – uansett hvor realistisk lærmønsteret er, vil det "tømmes" etter måneder eller år.

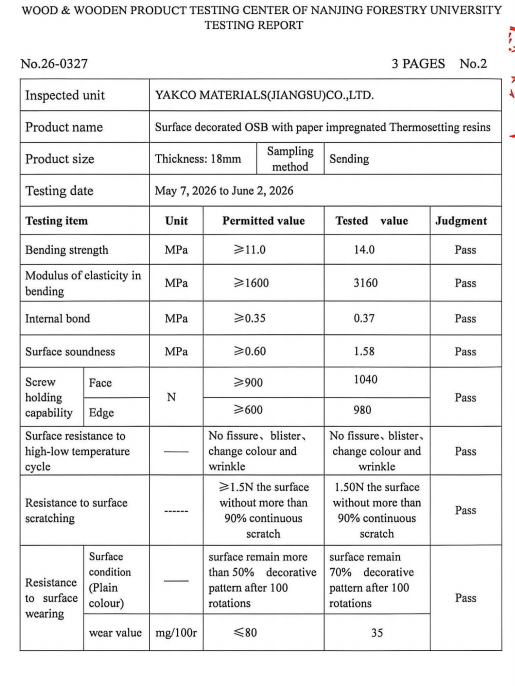

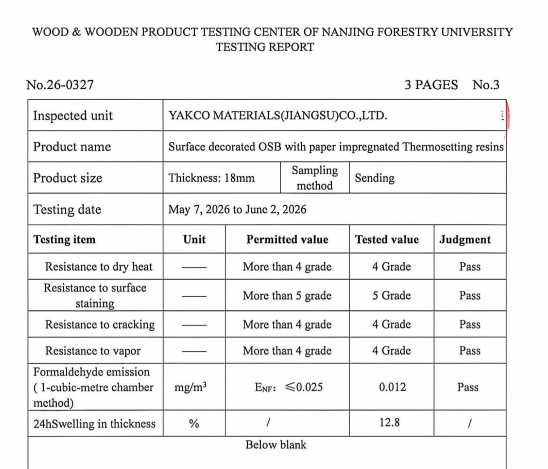

De mekaniske dataene i testrapporten tjener som kjernegrunnlaget for å bedømme om et skinn-teksturert panel virkelig kan "se og føles autentisk" mens det forblir "uendret over tid."
Bøyestyrke: "Anti-kollaps grunnlinje" av dyp skinnpreging
Dyp preging skaper tette forhøyede og forsenkede områder på underlagets overflate. Når det utsettes for vertikalt trykk (som sittende vekt eller tunge gjenstander), konsentreres stress ved kantene av fordypningene og røttene til fremspringene.
Hvis bøyestyrken er utilstrekkelig, vil de pregede områdene utvikle permanente fordypninger under belastning, og granulariteten til småsteinskorn vil gradvis bli "utflatet".
Standarden krever bøyestyrke ≥ 11,0 MPa, og den testede verdien nådde 14,0 MPa – overstiger kravet med 27 %.
Denne marginen sikrer at når skinnpaneler brukes som skrivebord, stolseter, sofasidepaneler eller andre bærende komponenter, forblir det tredimensjonale mønsteret til den dype pregingen fyldig over lang sikt, uten å miste sin taktile lagdeling på grunn av daglig bruk.
Elastisitetsmodul ved bøying: "Tretthetsstivheten" til skinnmønsterrygger
Forfiningen av lærteksturer avhenger i stor grad av klarheten til kantene – enten det er de grove kornene av rulleskinn eller de fine rynkene i nappaskinn, begge er definert av skarpe rygger.
Elastisitetsmodulen reflekterer materialets evne til å motstå elastisk deformasjon – jo høyere verdi, desto større er materialets krypemotstand under langvarig belastning.
Standarden krever ≥ 1600 MPa, og den testede verdien nådde 3160 MPa – nesten det dobbelte av kravet. Dette betyr at selv om skinnpanelet utsettes for langvarig vertikal belastning fra skapdører eller skrivebordsvekt, vil ikke de pregede kantene gradvis "slappe av" på grunn av tyngdekraften eller temperaturendringer, og de granulære grensene til rullesteinskornet forblir tydelig å skille.
Intern bindingsstyrke: "Interlayer Anti-Delamination" av pregede fremspring
Varmpressingsprosessen med dyp preging påfører ujevnt trykk på underlagets overflate – fremspringene komprimeres mens utsparingene er relativt strukket.
Denne ujevne spenningen tester bindingsintegriteten mellom de indre lagene av underlaget. Den testede interne bindingsstyrken var 0,37 MPa (standard ≥ 0,35 MPa).
Selv om denne verdien bare er litt over standarden, er denne verdien spesielt kritisk for dyp skinnpreging – den sikrer at de utstikkende kornpartiklene ikke "skaller" på grunn av mikrosprekker mellom lag, og at det dekorative laget i de forsenkede områdene ikke skiller seg fra underlaget på grunn av strekking.
Underlagets tetthet: Den "underliggende støtten" for kornets plumphet
Underlagets tetthet påvirker direkte formingseffekten av dyp preging. For lav tetthet forhindrer tydelig preging, og etterlater kornkanter uskarpe; for høy tetthet gjør panelene for tunge og akselererer verktøyslitasjen.
Den målte tettheten på 0,72 g/cm³ plasserer den i det øvre midtre området av den nasjonale standarden, og balanserer pregingsklarhet og bearbeidbarhet.
Enda viktigere, ensartet tetthet sikrer at kornets plumphet er svært konsistent på tvers av forskjellige områder av samme panel – ingen ujevnheter som tydelige korn i midten og uskarpe kanter.
Surface Soundness: "Zero-Delamination Promise" mellom det dekorative skinnlaget og substratet
Det dekorative laget på dypt pregede skinnpaneler gjennomgår maksimal strekking og kompresjon under pregeprosessen.
Hvis overflaten er utilstrekkelig, kan det dekorative papiret ved de dypeste forsenkede porene lett skilles fra underlaget, noe som resulterer i synlig "uthuling" eller "avskalling". Den testede overflatelyden nådde 1,58 MPa – 2,6 ganger standardverdien.
Disse dataene betyr at selv ved de dypeste fordypningene i skinnet, forblir det dekorative laget fullt integrert med underlaget – uavhengig av fuktighetsendringer eller gjentatt tørking, vil ingen delaminering forekomme.
Konklusjon
Den sanne verdien av Leather Design Melamin Board ligger ikke bare i dens overbevisende realistiske visuelle og taktile opplevelse, men også i den sterke mekaniske støtten fra underlaget under den dype pregingen.
Bøyestyrke på 14,0 MPa, elastisitetsmodul på 3160 MPa, intern bindestyrke på 0,37 MPa, tetthet på 0,72 g/cm³ og overflatelydhet på 1,58 MPa – disse dataene danner til sammen et "mekanisk sikkerhetsnett" som sikrer at hver kornpartikkel og hver rynke av skinnet beholder sin opprinnelige klumper gjennom hele skinnet. bruk.
Når du velger skinnpaneler, husk: jo mer realistisk berøringen er, jo mer kritisk er underlaget.
Den synlige dybden av lærkornet avhenger av mekanikkens usynlige styrke.
